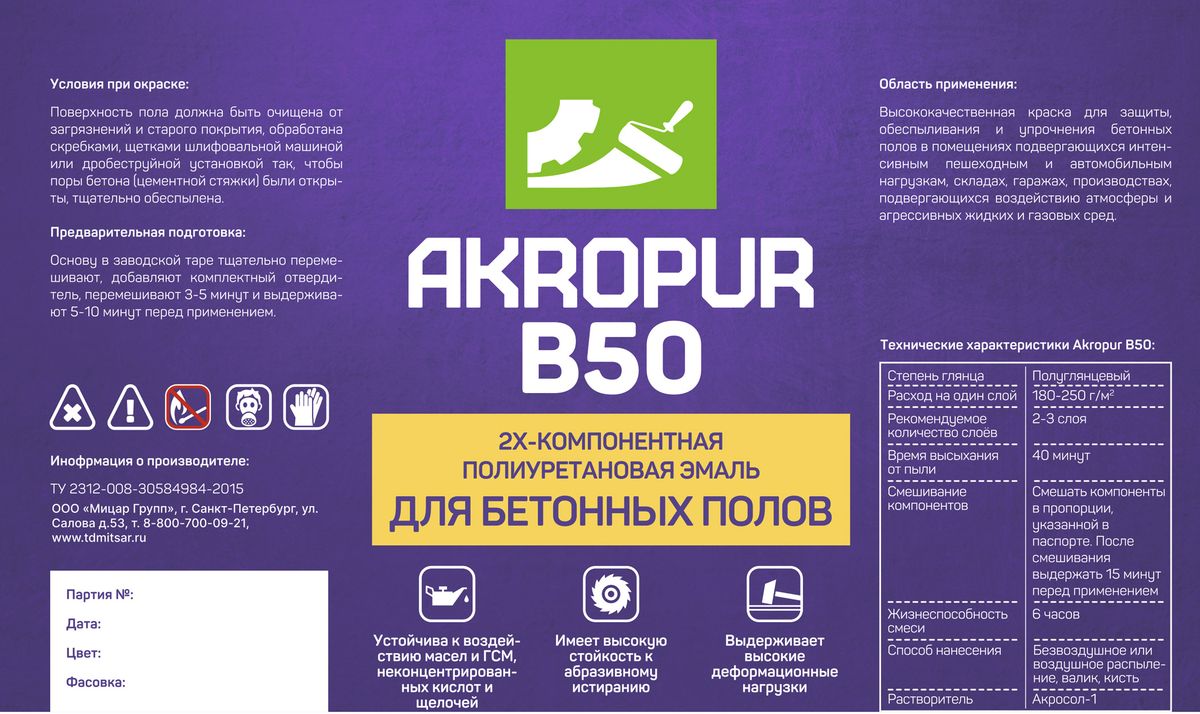

Акропур Б50 - высококачественная эмаль для защиты, обеспыливания и упрочнения бетонных полов в помещениях подвергающихся интенсивным пешеходным и автомобильным нагрузкам, складах, гаражах, производствах, подвергающихся воздействию атмосферы и агрессивных жидких и газовых сред.
Рекомендуется для окраски полов складских и торговых помещений, развлекательных комплексов, производственных цехов и зданий, ангаров, автостоянок, гаражей, лестничных маршей и других поверхностей, где требуются повышенные эксплуатационные характеристики.
| Цвет | из палитры, либо по согласованию с заказчиком |
|---|---|
| Блеск | полуглянцевый |
| Объемная доля нелетучих веществ, % | 45±2 |
| Плотность, г/см3 | 1,1 – 1,2 (в зависимости от цвета) |
| Теоретический расход (DFT=40мкм) | 180-250 г/м2 |
Поверхность пола должна быть очищена от загрязнений и старого покрытия, обработана скребками, щетками шлифовальной машиной или дробеструйной установкой так, чтобы поры бетона (цементной стяжки) были открыты, тщательно обеспылена. На новых бетонных полах удалить цемент. Не допускается нанесение лака на влажный и пропитанный маслом пол, а также на пол, подвергающийся воздействию грунтовых вод.
| температура воздуха выше | минус 5°C |
|---|---|
| относительная влажность до | 85% |
| влажность бетона не более | 10% |
| температура поверхности выше точки росы | на 3°C |
Акромат Т, Ксилол.
Акромат 4, Р-646.
Акромат Б020, Акромат ПП
Материал наносится следующими способами:
| Распыление | воздушное или безвоздушное распыление |
|---|---|
| Кисть | рекомендуется для полосовой окраски и окраски небольших площадей, необходимо обеспечить номинальную толщину покрытия |
| Валик | необходимо обеспечить номинальную толщину покрытия |
| Диаметр сопла, дюйм | 0,013-0,017 |
|---|---|
| Давление на сопле, бар | 120-150 |
| Диаметр сопла, мм | 1,4-1,8 |
|---|---|
| Давление на сопле, бар | 3-4 |
| Температура окружающей среды, °C | -10 | +5 | +10 | +20 | +30 |
|---|---|---|---|---|---|
| Время высыхания на отлип, час | 8 | 6 | 5 | 2 | 2 |
| Время высыхания до твердой пленки, час | 24 | 36 | 36 | 24 | 12 |
Время высыхания и межслойная выдержка зависят от толщины пленки, температуры воздуха, от толщины пленки, температуры воздуха, относительной влажности, вентиляции.
| Толщина мокрой пленки (WFT), мкм | 100-110 |
|---|---|
| Толщина сухой пленки (DFT), мкм | 40-45 |
| Толщина не стекающего слоя, мкм | 120 |
| Рекомендуемое количество слоев | 2-3 |
12 месяцев от даты изготовления, в нераспечатанной заводской упаковке в сухом помещении при температуре от -40 °С до -40 °С.
Материал огнеопасен! Не работать вблизи открытого огня. Внутренние работы производить при условии хорошей вентиляции. Не допускать попадания в органы пищеварения и дыхания . Обязательное использование средств индивидуальной защиты.
