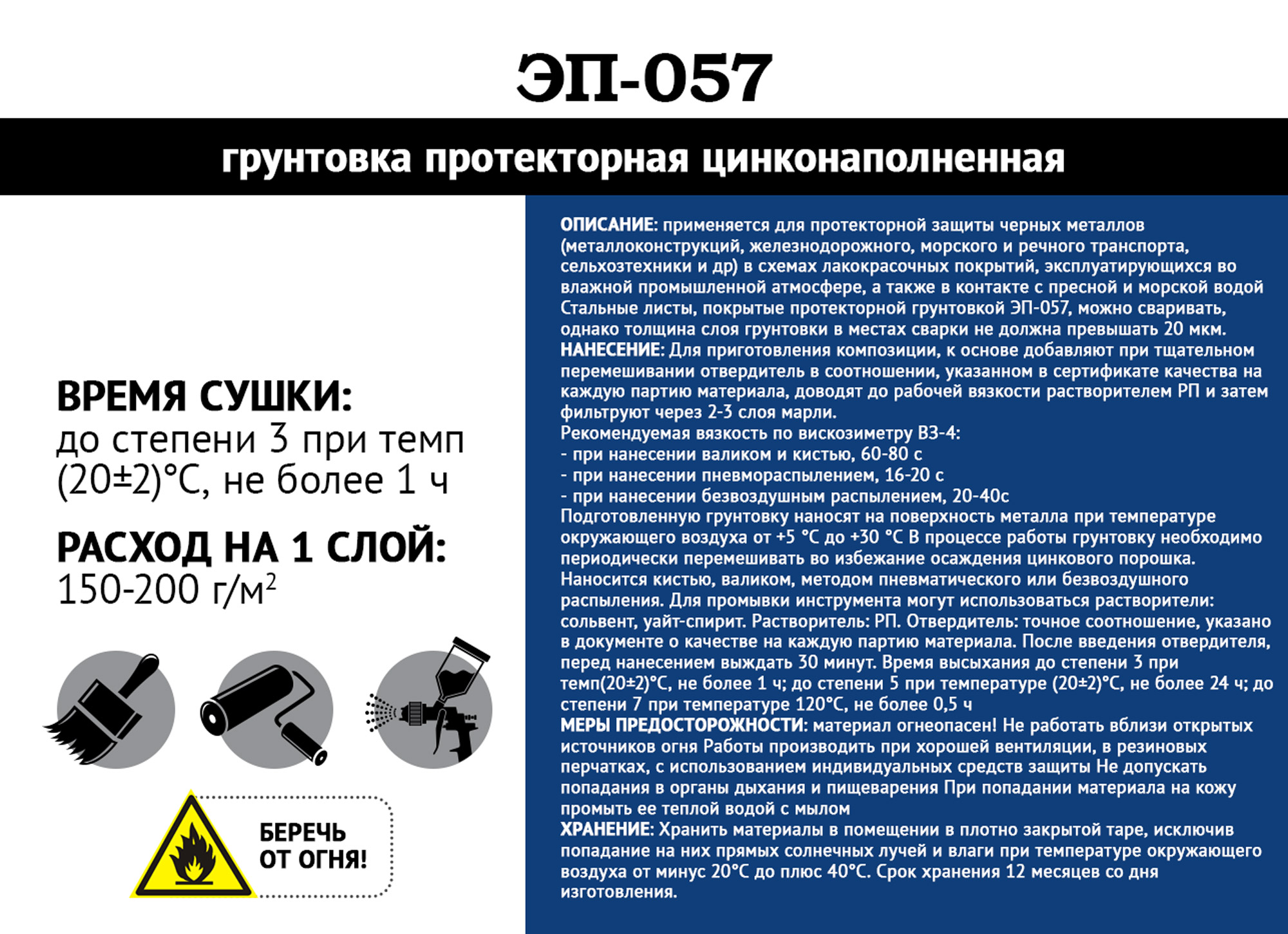

ЭП-057 грунтовка протекторная цинконаполненная /23,3 кг+1,7 кг/ серый

Для протекторной защиты черных металлов в системах лакокрасочных покрытий

Грунт ЭП-057 представляет собой суспензию цинкового порошка в растворе эпоксидной смолы Э-41, стабилизированная бентоном

СВОЙСТВА

Грунт ЭП-057 применяется для протекторной защиты черных металлов (металлоконструкций, железнодорожного, морского и речного транспорта, сельхозтехники и др) в схемах лакокрасочных покрытий, эксплуатирующихся во влажной промышленной атмосфере, а также в контакте с пресной и морской водой Стальные листы, покрытые протекторной грунтовкой ЭП-057, можно сваривать, однако толщина слоя грунтовки в местах сварки не должна превышать 20 мкм

СПОСОБ ПРИМЕНЕНИЯ

ПОДГОТОВКА КОМПОЗИЦИИ

Для приготовления композиции, к основе добавляют при тщательном перемешивании отвердитель в соотношении, указанном в сертификате качества на каждую партию материала, доводят до рабочей вязкости растворителем РП и затем фильтруют через 2-3 слоя марли

Рекомендуемая вязкость по вискозиметру ВЗ-4

• при нанесении валиком и кистью, 60-80 с
• при нанесении пневмораспылением, 16-20 с
• при нанесении безвоздушным распылением, 20-40с

Подготовленную грунтовку наносят на поверхность металла при температуре окружающего воздуха от +5 °C до +30 °C В процессе работы грунтовку необходимо периодически перемешивать во избежание осаждения цинкового порошка

НАНЕСЕНИЕ ПОКРЫТИЯ

Кистью, валиком, методом пневматического или безвоздушного распыления

Для промывки инструмента могут использоваться растворители: сольвент, уайт-спирит

ОТВЕРДИТЕЛЬ

предположительное отношение отвердителя к готовой композиции:

Отвердитель №3 - 7 %

Точное соотношение, указано в документе о качестве на каждую партию материала

После введения отвердителя, перед нанесением выждать 30 минут

Растворитель

Растворитель РП

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Цвет серый;
• p
• Условная вязкость по ВЗ-246 с диаметром сопла 4 мм при (20±0,5) °С,50 с
• Массовая доля нелетучих веществ, 86,5-88,5 %
• Время высыхания до степени 3 при темп(20±2)°С, не более 1 ч; до степени 5 при температуре (20±2)°С, не более 24 ч; до степени 7 при температуре 120°С, не более 0,5 ч
• Стойкость пленки к статическому воздействию воды при 20 °С, не менее24 ч
• Расход на один слой150-200 г/квм
• Толщина одного слоя до 50мкм

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Материал огнеопасен! Не работать вблизи открытых источников огня Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты Не допускать попадания в органы дыхания и пищеварения При попадании материала на кожу промыть ее теплой водой с мылом

УСЛОВИЯ И ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ

Хранить материалы в помещении в плотно закрытой таре, исключив попадание на них прямых солнечных лучей и влаги при температуре окружающего воздуха от минус 20°С до плюс 40°С

Срок хранения: 12 месяцев со дня изготовления
