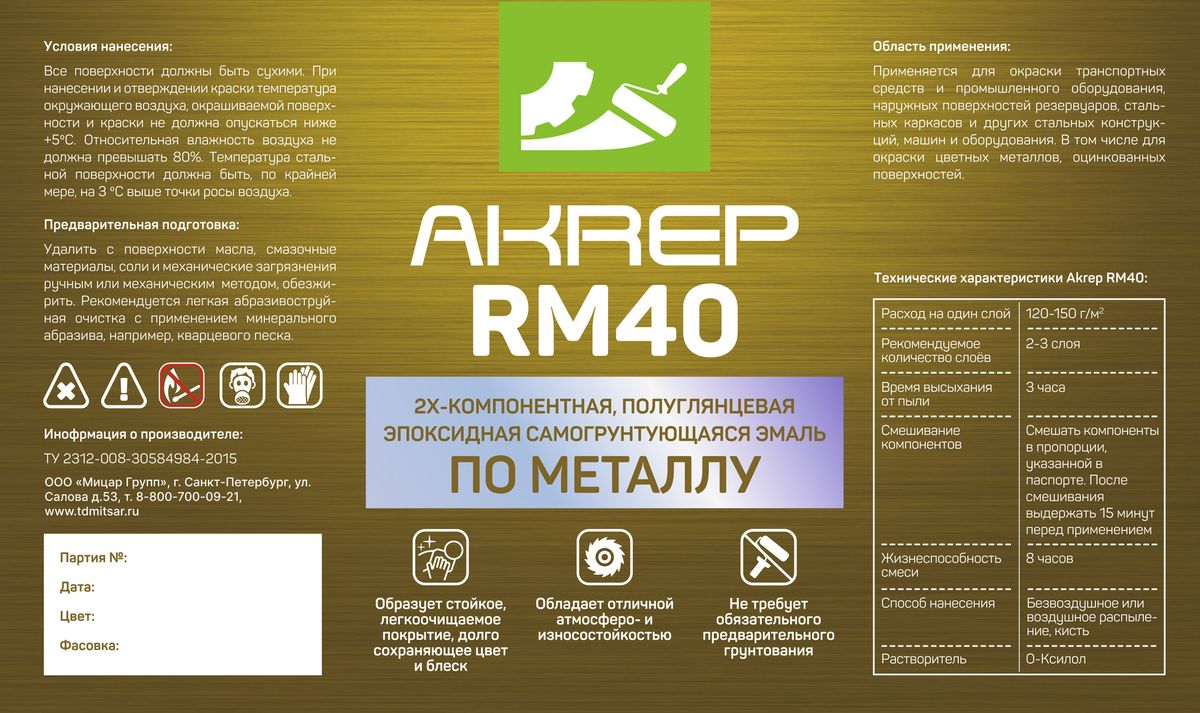

Двухкомпонентная, эпоксидная толстослойная эмаль применяется для окраски транспортных средств и промышленного оборудования, наружных поверхностей резервуаров, стальных каркасов и др. стальных конструкций, машин и оборудования. В том числе окраски цветных металлов, оцинкованных поверхностей и некоторых видов пластика. Толщина нанесения до 250 мкм.
Применяется для защиты от коррозии различных металлических поверхностей подвергающихся атмосферному и/или химическому воздействию. Обеспечивает надежную, долговечную защиту от коррозии всех видов строительных конструкций, как в гражданском и промышленном строительстве, так и в частном. Может применяться для окраски оборудования, судостроении, техники и транспортных средств, эксплуатируемых в агрессивных средах промышленных производств.
Рекомендуется для использования в системах покрытий с алюмонаполненной композицией Akromat AL, а также хлоркаучуковыми, алкидными и другими эмалями. Устойчиво в пресной и морской воде, водных растворах солей (pH = 6,0-9,0), в этиловом спирте и его водных растворах.
| Цвет | согласно спецификации |
|---|---|
| Блеск | полуглянцевый |
| Объемная доля нелетучих веществ, % | 80±2 |
| Плотность, г/см3 | 1,1 – 1,2 (в зависимости от цвета) |
| Теоретический расход (DFT=40мкм) | 150-250 г/м2 |
Абразивоструйная очистка до Sa 2½ (ISO 8501-1:2007). Для временной защиты при необходимости нанесите подходящую межоперационную грунтовку. Перед окончательным окрашиванием удалить поврежденную межоперационную грунтовку и загрязнения, полученные в результате хранения и изготовления. Старые грунтованные поверхности должны быть очищены от жировых и прочих загрязнений, обеспылены. Обезжиривание поверхностей проводить органическими растворителями. Категорически запрещено обезжиривать поверхности бензином, уайт-спиритом! Поверхность цинковых грунтов должна быть чистой, сухой и свободной от солеи .
| температура воздуха выше | плюс 5°C |
|---|---|
| относительная влажность до | 85% |
| влажность бетона не более | 10% |
| температура поверхности выше точки росы | на 3°C |
Тщательно смешать основу с комплектным отвердителем. Рекомендуется использовать для смешивания миксер. Выдержать 15 минут перед применением.
Акромат Т, Ксилол.
Акромат 4, Р-646.
Акромат Метгрунт, Акромат Цинк, Акрэп-065.
Материал наносится следующими способами:
| Распыление | воздушное или безвоздушное распыление |
|---|---|
| Кисть |
- рекомендуется для полосовой окраски и окраски небольших площадей; - необходимо обеспечить номинальную толщину покрытия. |
| Валик | необходимо обеспечить номинальную толщину покрытия |
| Диаметр сопла, дюйм | 0,019-0,025 |
|---|---|
| Давление на сопле, бар | 180-200 |
| Диаметр сопла, мм | 1,4-1,8 |
|---|---|
| Давление на сопле, бар | 4-6 |
| Температура окружающей среды, °C | -10 | +5 | +10 | +20 | +30 |
|---|---|---|---|---|---|
| Время высыхания на отлип, час |
|
8 | 6 | 3 | 2 |
| Время высыхания до твердой пленки, час |
|
36 | 36 | 24 | 12 |
Время высыхания и межслойная выдержка зависят от толщины пленки, температуры воздуха, от толщины пленки, температуры воздуха, относительной влажности, вентиляции.
| Толщина мокрой пленки (WFT), мкм | 180-300 |
|---|---|
| Толщина сухой пленки (DFT), мкм | 150-250 |
| Толщина не стекающего слоя, мкм | 300 |
| Рекомендуемое количество слоев | 1-2 |
12 месяцев от даты изготовления, в нераспечатанной заводской упаковке в сухом помещении при температуре от -40°С до -40°С.
Материал огнеопасен! Не работать вблизи открытого огня. Внутренние работы производить при условии хорошей вентиляции. Не допускать попадания в органы пищеварения и дыхания . Обязательное использование средств индивидуальной защиты.
